Mosfet Power Amplifier 300 Watt Mono

Apakah anda memiliki speaker aktif / amplifier / tape deck yang suaranya pas-pasan ¿
Jika iya, mungkin anda bisa mencoba menambahkan galaxy.

Galaxy banyak beredar di pasaran dengan harga lumayan murah. Ada yang galaxy menggunakan ic 4558 dan ada juga yang menggunakan transistor.

Namun jika speaker aktif / amplifier / tape deck anda sudah memiliki suara yang bagus , maka anda tidak perlu menambahkan galaxy lagi.

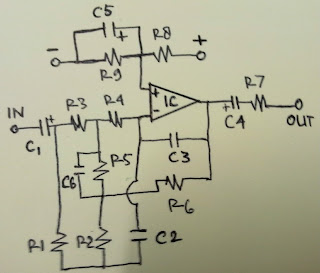

Nah, bagi anda yang penasaran dengan rangkaian galaxy, saya akan mencoba menghilangkan rasa pemasaran anda dengan menampilkan skemanya :


Daftar komponen :

ic : HA17741 atau TL071

c1 : 10uF/50V
C2 : 3n3
c3 : 100p
c4 : 2,2uF/50V
c5 : 100uF/25V

R1 : 3K9
R2 : 390K
R3, R6, R8 : 15K
R4 : 8K2
R5 : 180K
R7 : 1K

Menurut saya , sebaiknya galaxy dipasang sebelum input power amplifier agar suaranya lebih mantap.
